PRODUCT

불박 전용 조각기
IMP-C1

IMP-C1은 황동 소재를 절삭유 등의 도포없이 직접 조각하는 조각기로서
가죽 불박 금형, 금박/은박 금형, 톰슨절단가공 칼날 등을 간단한 조작으로
누구나 빠르고, 쉽게 조각할 수 있는 조각기입니다.
또한, 14,500RPM의 스핀들을 2개 내장하여,황삭,정삭 자동 전환 조각 기능으로
불박 금형을 최단시간에 고속으로 조각할 수 있으며, 공구의 구분 사용으로
더 정밀하고 세밀한 조각이 가능합니다.

제품 특징

PRODUCT FEATURES

주요특징

  • 14,500RPM의 스핀들을 2개 내장하여, 공구 자동 전환 조각 기능으로
    불박 금형 고속 조각 가능
  • 규격화된 다양한 소재를 제공하여 불필요하게 소요되는 조각 시간을
    최소화 시켜빠른 불박 금형 조각이 가능
  • 황삭/정삭 공구의 구분 사용으로 공구 수명의 획기적 개선능
  • 75mm x 45mm의 작업 영역으로 대부분의 불박 금형 조각
  • 간편한 조각 소재 고정 및 조각에 최적화된 바이스 구조

공통특징

  • 공구 교체가 쉬운 셋트 스크류 방식의 스핀들을 채용하여 공구 교체가 간편
  • 공구 길이 자동 측정 센서를 내장하여, 공구의 길이를 자동으로 감지하여 조각
  • 소재 높이 자동 측정

제품 스펙

PRODUCT SPECIFICATION

구분 내용 구분 내용
크기 270(W) x 360(H) x 352(D) (mm) 작업영역 45(X) x 75(Y) x 30(Z) (mm)
해상도 0.005(XY) / 0.00125(Z) (mm) 중량 23.7Kg
스핀들 모터 파워 36W DC 스핀들 회전 속도 14,500 RPM(황삭용)/14,500 RPM(정삭용)
공구직경 황삭:4mm / 정삭:3mm 공구 고정 방식 세트 스크류
디스플레이 2.4인치 그래픽 LCD 통신 USB
전원 AC100~240V, 50/60Hz 소비전류 30W
사용 환경 온도/습도 5°C ~ 40°C/35% ~ 80%
표를 밀어보세요

상세 특징

DETAILED FEATURES

01

14,500RPM의 스핀들을 2개 내장하여 공구 자동 전환 조각 기능으로 불박 금형 고속 조각이 가능

  • 14,500RPM의 스핀들을 2개 내장
  • 고속 회전하는 스핀들을 통해 보다 빠른 황동 소재 조각 실현
  • 각 스핀들에 공구를 각각 장착하고, 자동 공구 전환 기능에 의한 자동 조각
  • 조각 대상에 맞춰 최적화된 공구를 자동 선택 사용하여 조각 시간의 획기적 단축 실현
02

황삭/정삭 공구의 구분 사용으로 공구 수명 획기적 개선

  • 2개의 빌트인 스핀들에 용도별로 최적화된 공구를 구분 사용함으로써, 공구 수명이 대폭 개선
03

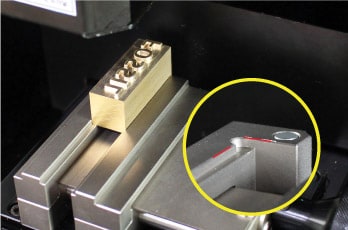

조각 소재 고정 및 조각에 최적화된 바이스 구조

  • 금형 조각 소재 고정에 최적화된 바이스 구조
  • 조각 소재를 바이스 기준점에 간단히 맞출 수 있는 구조
  • 조각 소재를 바이스에 올리고, 밀어, 조이면 되는 간편한 사용
04

한글, 한자, 알파벳, 숫자 뿐만 아니라 로고, 패턴 등 다양한 디자인 조각

  • 기기의 해상도 및 사용 공구의 특성 범위 내에서, 디자인된 모든 형상 조각 가능
  • 기존 활자 조합 방식으로는 불가능하거나 어려웠던 한글, 한자 등도 불박에 바로활용
  • 주로 불박해오던 이름, 상호 뿐만 아니라 축하메세지, 명언, 좌우명 등의 메세지도
    조각하여 불박 가능
05

가죽 재단을 위한 톰슨(도무송) 가공용 칼선 제작 기능 제공

  • 소형, 소량 생산을 위한 칼날 또는 샘플 제작을 위한 칼날 제작에 즉시 활용 가능
  • 도안된 칼날의 모양을 원하는 두께 및 깊이로 조각하는 톰슨(도무송) 가공용 칼선 제작 기능 제공
06

규격화된 다양한 소재를 사용하여 불필요하게 소요되는 조각 시간을 최소화시켜 빠른 불박 금형 조각이 가능

  • 다양한 크기의 규격 소재를 제공
  • 저렴하게 공급되는 규격 소재를 통해 금형 제작 비용이 최소화되어, 일회용 불박 금형 제작에도 쉽게 활용 가능
  • 제작하고자 하는 불박 금형의 크기에 가장 적합한 소재를 선택하여 조각 시간을 단축하고, 소재 비용을 절감하며 공구 수명을 늘리는 효과
07

75mm x 45mm의 작업 영역으로 대부분 불박 금형 조각이 가능

  • 다양한 모양의 소재를 한번에 고정 가능
  • 대부분 불박에 대응할 수 있는 충분한 작업 영역
08

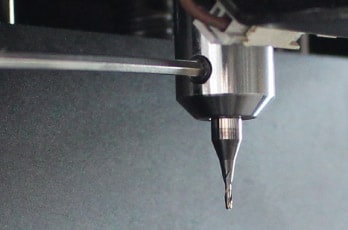

세트 스크류 방식의 스핀들을 채용하여 공구 교체가 쉽고 간편

  • 렌치로 스핀들의 조임 볼트를 풀어 공구를 교체하는 세트 스크류 방식의 스핀들 내장

제품 예시

PRODUCT EXAMPLE

video

영상

line

불박용 금형 조각

제품 비교

PRODUCT COMPARISON TABLE

스트라이빙 마킹 조각 타각
IMP-C1 체크
IMP-20 체크
IMP-30 체크 체크
IMP-300 체크 체크
IMP-350 체크 체크
IMP-D300 체크 체크
IMP-700 체크 체크
표를 밀어보세요
Scribing Marking Cutting Dot Peen Marking
IMP-20 체크
IMP-300 체크 체크
IMP-700 체크 체크
IMP-C1 체크
