CO2 레이저를 이용한 인장/고무인 조각 솔루션
INGRASER CL50

CO2레이저 조각기는 10.6um 레이저 광으로 목재, 플라스틱, 고무, 종이, 천 등 비철금속 소재를 조각 또는 컷팅을 하기 위해 사용하는 기기입니다.
다양한 비철금속에 마킹, 조각 또는 컷팅하는 일반적인 레이저 조각기의 기능에, 인장과 고무인을 보다 편리하고 빠르게 조각하는 기능이 추가된 최적의 인장/고무인 조각 솔루션입니다.
인장의 크기 및 중심 측정 센서, 오토 포커싱 센서 등 다양한 편의 기능을 내장하여
정확하며 고품질의 조각을 간편하게 할 수 있으며, 초소형으로 설계되어 좁은 공간에도 설치가 가능한 조각기로 조각 업무 효율을 크게 향상 시킬 수 있습니다.

제품 특징

PRODUCT FEATURES

주요특징

  • 포커스 자동 측정
  • 인장 크기 및 중심 자동 측정 센서 장착
  • 조각 위치 간편 확인을 위한 가이드 레이저 포인터 내장
  • 냉각수 센서를 내장하여, 냉각수 순환 문제로 인한 빔관 과열 파손 방지
  • 전동식 테이블로 다양한 두께의 소재 조각 용이
  • 평판 테이블과, 클램프가 일체화된 효율적인 테이블
  • LM가이드를 채용하여 정밀한 위치 제어
  • 빔 얼라인을 획기적으로 간단화 시킨 구조

공통특징

  • 안전한 기기 사용을 위한 보호창, 커버 센서 내장
  • 콤팩트한 크기로 좁은 공간에 설치 가능
  • 인장/고무인 전용 소프트웨어 제공
  • 외부장치(에어펌프, 집진기)의 전원 직접 제어
  • 각종 공구, 소모품 보관을 위한 수납함 내장
  • 편리한 기기 이동 및 수평 조정
  • 에어량 조절 기능 제공
  • 로터리 장치를 이용한 원통형 소재 마킹 지원(옵션)

제품 스펙

PRODUCT SPECIFICATION

구분 내용 구분 내용
크기 456mm(W) x 1203mm(H) x 508mm(D) 레이저 종류 CO2
레이저 파워 50W 작업 영역 232mm(X) x 160mm(Y) X 70mm(Z)
레이저 수명 약 1200시간 레이저 파워 10.6 um
마킹 속도 200mm/sec(X,Y)/ 65mm/s(Z) 해상도 0.02032mm(XY) 0.003125mm(Z)
소비 전력 < 3A 전원 AC 220V 50/60Hz
무게 66kg 쿨링 시스템 수냉식
외부 전원 장치 AC 220V/2A 디스플레이 2.4인치 그래픽 LCD
위험 등급 Class 4
표를 밀어보세요

상세 특징

DETAILED FEATURES

01

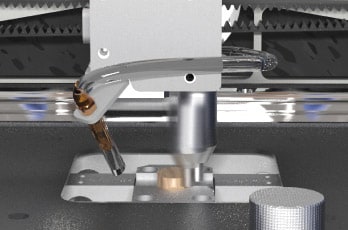

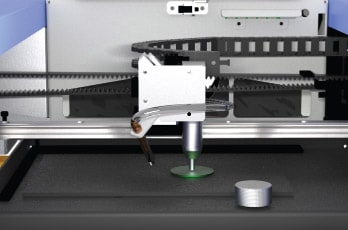

인장 크기 및 중심 자동 측정 센서 내장

  • 인장 소재의 크기 및 중심을 자동 측정하여, 크기에 맞추어 일정한 두께로 조각
  • 소재를 바이스에 고정시키는 것 외에 대부분의 과정이 자동화
02

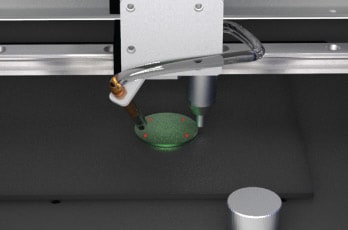

포커스 자동 측정 센서 내장

  • 포커스 자동 측정 센서를 내장하여, 소재의 고정 높이, 두께 등 자동으로 맞춤
03

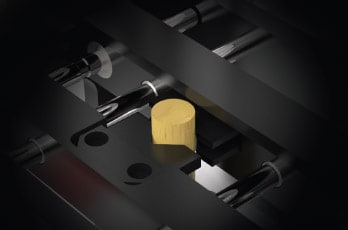

조각 소재 고정 및 조각에 최적화된 바이스 구조

  • 평판형 테이블과 클램프를 일체화하여, 용도에 따른 바이스 전환이 간편
  • 바이스의 덮개를 열면 인장 조각용 바이스, 닫으면 고무인 및 일반 조각용 바이스
04

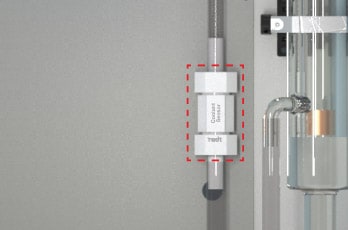

냉각수 센서 내장

  • 냉각수 흐름을 감지하는 센서를 내장하여, 냉각수 미작동으로 인한 빔관 과열 파손 방지
05

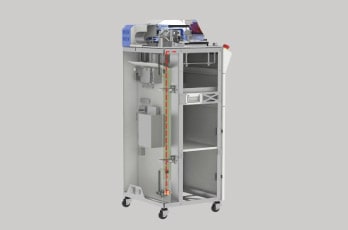

간편하게 조정할 수 있는 빔 얼라인 구조

  • 레이저 사용에 중요한 빔 얼라인을 쉽게 맞출수 있는 간편한 구조
06

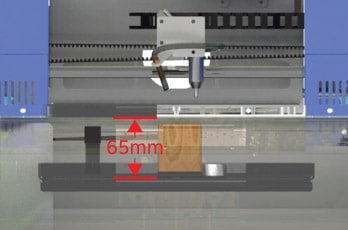

전동식 테이블로 다양한 두께의 소재 조각 용이

  • 65mm를 상하 이동하는 전동식 테이블 내장으로, 두께가 두꺼운 소재도 간편하게 조각 가능
07

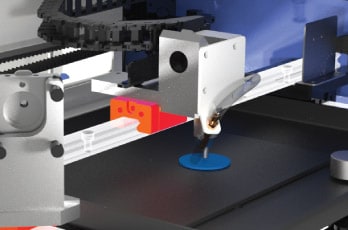

조각 위치 확인을 위한 가이드 레이저 내장

  • 가이드 레이저 포인터로 조각 영역 확인 가능
  • 조각전 조각 영역을 미리 확인 및 시뮬레이션
08

LM가이드를 적용하여 정밀한 이송 실현

  • X, Y축에 LM가이드를 적용
  • 축 이송시 떨림 등이 없어 보다 정밀한 축 이송 제어
09

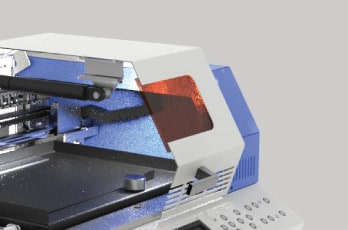

안전한 기기 사용을 위한 커버 센서와 보호창

  • 인증된 보호창을 사용하여, 시력 손상 방지
  • 작업 중 커버가 열리면 기기 작동이 즉시 중지되도록 커버 센서 내장
10

높은 해상도

  • 0.02mm의 고정밀 해상도 제공
11

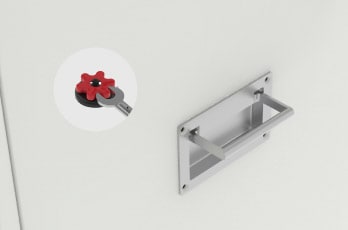

편리한 이동 및 수평 조정

  • 제공되는 스패너를 통해 쉽게 수평조정 가능
  • 양쪽 폴딩구조의 손잡이를 통한 손쉬운 이동
12

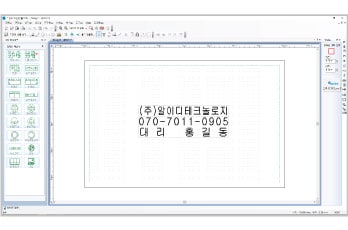

전용 소프트웨어 제공으로, 쉽고 빠른 작업 가능

  • 직관적 인터페이스로 사용이 간편한 전용 프로그램 제공
  • 모든 기능을 자동 제어하는 전용 프로그램으로, 각종 편의 기능을 쉽게 사용
  • 도안 후, 조각 버튼만 누르면 최적의 조각 조건을 자동으로 설정
  • 고무인 조각 후, 원하는 크기와 모양으로 자동 재단하는 기능 제공
13

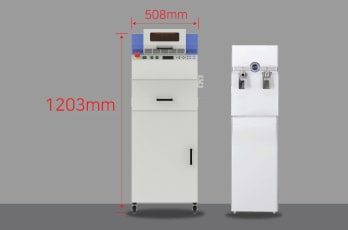

컴팩트한 크기로 좁은 공간 설치 가능

  • 좁은 공간에 설치가 가능한 스탠드형 디자인
  • 협소한 공간에 설치해야 하는 경우 최적의 솔루션
14

로터리 장치를 이용한 원통형 소재 마킹 지원(옵션)

  • 인장 옆면 각인 가능
15

서랍을 통한 수납 가능

  • 소재나 공구 등 수납을 위한 수납함 내장
  • 손쉬운 탈착이 가능한 레일형 수납 트레이
16

외부장치의 전원 제어 가능

  • 기기가 켜지면 워터펌프가 자동으로 작동
  • 기기에 에어펌프, 집진기 전원 스위치를 내장하여 편리하고 빠르게 작동 제어 가능

제품 예시

PRODUCT EXAMPLE

제품 비교

PRODUCT COMPARISON TABLE

레이저 마킹 컷팅
L100 체크 체크 (30W)
CL50 체크(인장조각)
L100T 체크
L200 체크 체크
L50 체크
FL1000 체크 체크 (30W)
FTL1000 체크 체크 (30W)
표를 밀어보세요
Laser marking Cutting
L100 체크 체크 (30W)
L200 체크 체크
L50 체크
